INPUT

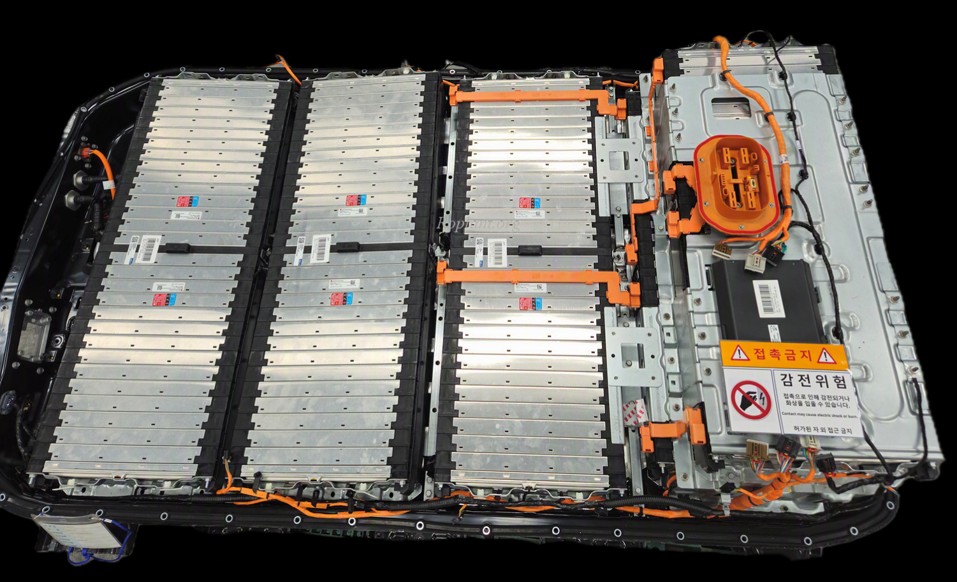

사용 후 배터리팩
CMU·셀·센서·PRA 정보
Master Battery Management System
M-BMS
배터리팩 내부 데이터
수집·제어 보드
수집·제어 보드
기존 BMS 위치 적용 · 셀·팩 전압·온도·센서 정보 수집
PRA·셀 밸런싱 제어 · BCMS 실시간 연동
내부 데이터 수집PRA·릴레이 제어셀 밸런싱차종별 인터페이스BCMS 연동
SIZE
189.5 × 94 mm
THICK
2.35 mm
COMM
UART
LINK
BCMS
01 · 제품 특성
배터리팩 구조에 맞춘 직접 연결 인터페이스
기존 BMS 위치 적용 · 셀·모듈 해체 최소화 / 양방향 데이터·제어 · BCMS 연동
기존 BMS 위치 적용
배터리팩별 BMU 커넥터·PIN MAP 기반 장착 구조 / 차종별 통신 규격 대응
PACK MATCHING
셀·모듈 비분해 연결
CMU·센서·PRA 직접 연동 / 셀과 모듈 해체 없이 내부 정보 확보
DIRECT INTERFACE
양방향 데이터·제어
상태 정보 수집과 제어 명령 처리 / PRA·밸런싱·보호 기능 연계
READ & CONTROL
BCMS 실시간 연동
배터리 상태·이벤트·제어 결과 전달 / 진단·경고·이력 관리 연계
BCMS LINKAGE
02 · 주요 기능
데이터 수집부터 팩 기능 제어까지
M-BMS 단일 보드 기반 / 수집·제어·데이터 처리 통합
데이터 수집
- 셀 전압·팩 전압
- 모듈·팩 온도
- 전류·내부 센서 상태
- PRA·릴레이 상태
- 밸런싱 상태·이력
- 이벤트·고장 정보
기능 제어
- 셀 밸런싱
- PRA·파워 릴레이
- 워터펌프·냉각 장치
- 보호·차단 신호
- 충방전 장비 제어 연동
- 제어 수행 결과 회신
데이터 처리
- 차종별 프로토콜 매핑
- 데이터 형식 변환
- Min-Max 데이터 추출
- 제어 결과 기록
- 이벤트·오류 로그 생성
- BCMS 실시간 전송
03 · 연동 구성
배터리팩과 BCMS 사이의 제어 인터페이스
배터리팩 내부 정보 수집 / BCMS 진단·경고·제어·이력 관리 연결
내부 상태 데이터
INTERFACE
M-BMS
프로토콜 해석·데이터 변환·기능 제어
상태·이벤트 전달제어 명령 회신
CONTROL & DIAGNOSIS
BCMS
진단·경고·제어·이력 관리
화면 · 리포트서버 연동

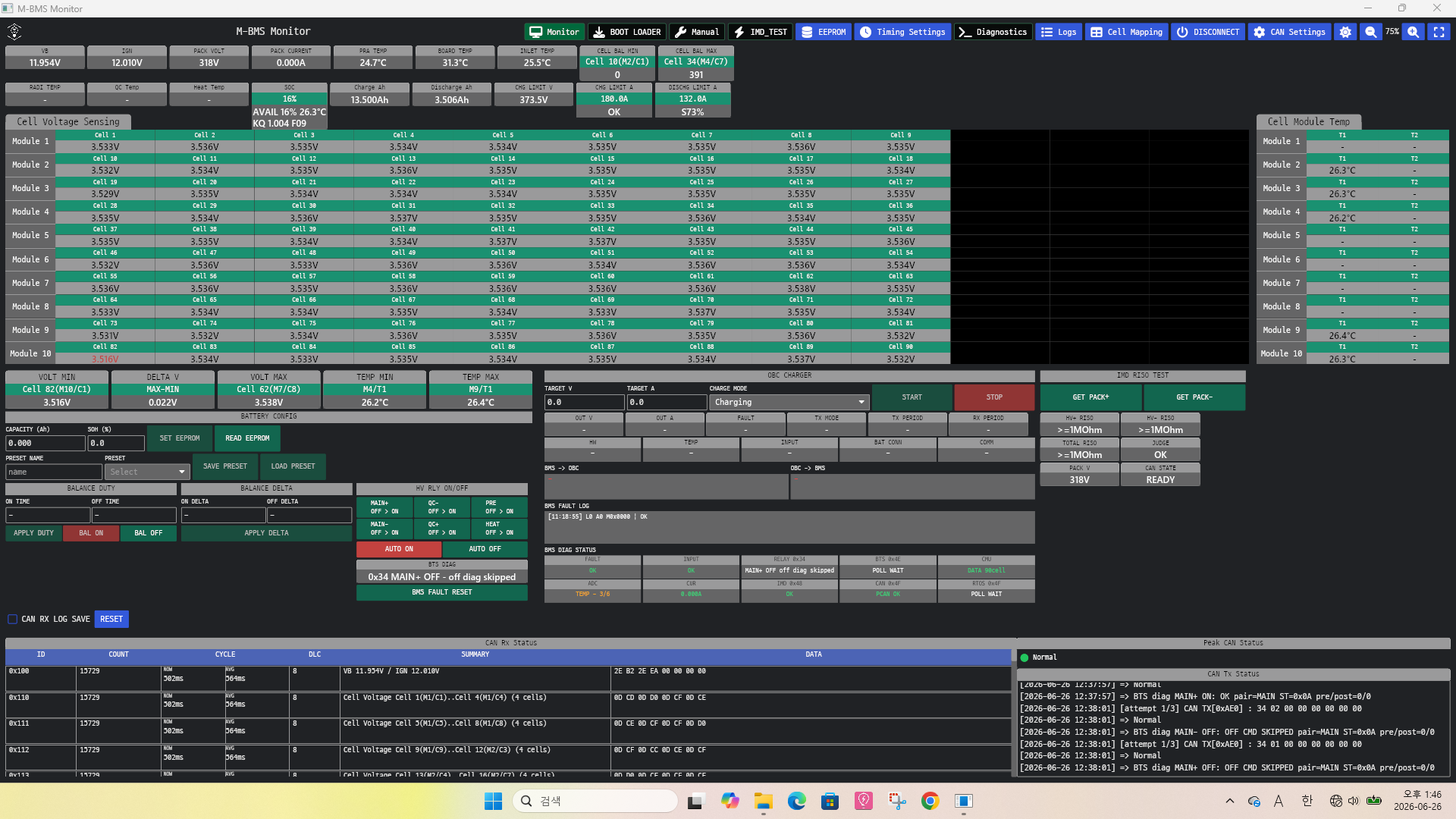

OPERATION
모니터링·서버
현장 화면·원격 데이터·외부 시스템 연동
INPUT
배터리팩 입력
- 셀·팩 전압
- CMU 데이터
- 센서 정보
- 모듈·팩 온도
- PRA 상태
- 밸런싱 상태
PROCESS
M-BMS 처리
- 프로토콜 해석
- 제어 명령 전달
- 이벤트 생성
- 데이터 변환
- 제어 결과 기록
- 통신 상태 확인
OUTPUT
BCMS 출력
- 실시간 상태 데이터
- 이벤트·오류 정보
- 운영 화면 데이터
- 제어 수행 결과
- 밸런싱 이력
- 리포트 연계 데이터
04 · 제품 규격
보드 규격과 연동 기준
PCB Thickness 2.35 mm · 189.5 × 94 mm
| 제품 형식 | 보드형 배터리팩 인터페이스 |
|---|---|
| PCB 외형 | 189.5 × 94 mm |
| 기판 두께 | 2.35 mm |
| 주요 입력 | CMU · 셀 · 센서 · PIN · 밸런싱 상태 |
| 주요 출력 | 배터리 상태 · 제어 결과 · 이벤트 정보 · BCMS 데이터 |
| 통신 구조 | 4-wired UART 기반 배터리 팩 통신 · BCMS 연동 |
| 적용 방식 | 배터리 팩별 커넥터 · PIN MAP · 프로토콜 구성 |
기타: 통신 규격·지원 채널은 적용 배터리팩 내용 기준 구성
보유 배터리팩의 M-BMS 적용성을 확인하세요
차종 · 연식 · 배터리팩 부품번호 · 진단 목적 기준 적용 구성을 검토합니다.
